Pour tous les matériaux abrasifs y compris le sable, le ciment, les poussières de roches et minéraux, scories, le charbon et beaucoup d’autres qui provoquent une usure supplémentaire sur les coudes de tuyauterie de matériau classique, nous offrons une gamme de pièces moulées Nickel Dur. Ces coudes sont disponibles selon un rayon de courbes standard ou à la demande avec ou sans plaques d’usure remplaçables.
Version à brides en standard, les modèles spéciaux peuvent être différents.
Les coudes Nickel dur avec plaque anti usure sont indispensable pour le transport des matériaux abrasifs.
Toutes les dimensions sont en mini mètres

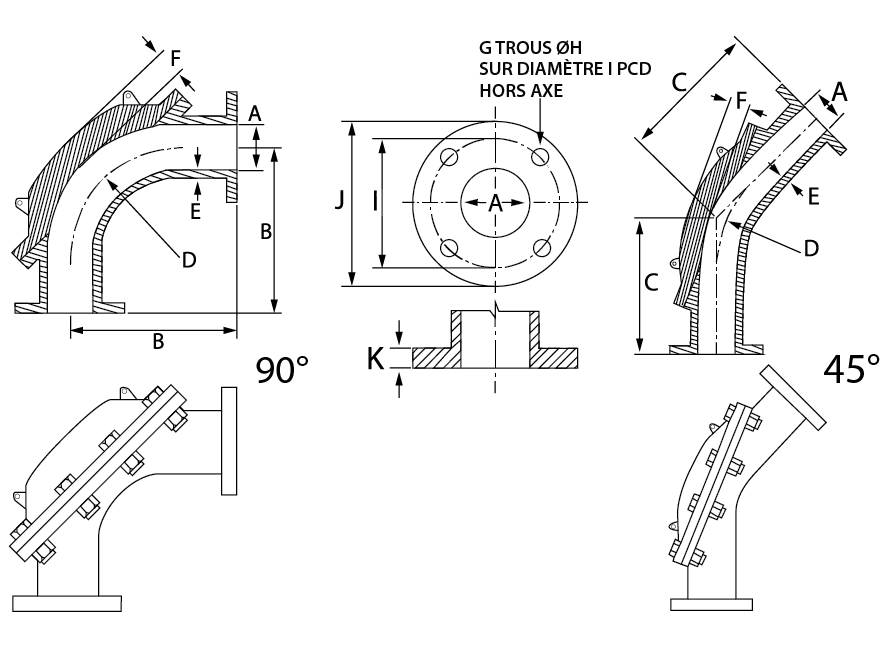

| D.I. TUBE | 90° | 45° | Radius | EP. | ANTI-ABRASION | - | - | - DIMENSIONS BRIDES (ASA 150) - | - | - | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | POIDS (KG) |
| 50 | 203 | 203 | 127 | 13 | 40 | 4 | 19 | 121 | 152 | 22 | 24 |
| 76 | 320 | 279 | 250 | 16 | 51 | 4 | 19 | 152 | 191 | 20 | 50 |
| 102 | 311 | 318 | 210 | 16 | 32 | 8 | 19 | 191 | 229 | 20 | 63 |
| 125 | 350 | 287 | 250 | 18 | 51 | 8 | 22 | 216 | 260 | 25 | 80 |
| 150 | 300 | 432 | 300 | 18 | 51 | 8 | 22 | 241 | 285 | 22 | 110 |
| 200 | 508 | 559 | 406 | 19 | 102 | 8 | 22 | 299 | 343 | 29 | 245 |
Les brides d’accouplement à nos coudes NI-Hard doivent toujours être alignées et maintenues. Les brides ne doivent pas être soumises à une contrainte excessive en les tirant vers le haut à l’aide de boulons, car cela pourrait endommager la fonderie.
En raison des problèmes soulignés ci-dessus, nous recommandons que les coudes soient installés contre des brides à face plane. Si cela n’est pas possible, il convient d’utiliser des entretoises / joints appropriés.
Des joints en caoutchouc de 3 mm / 1/8” doivent être utilisés entre les brides.
Le couple de serrage maximal des boulons doit être de 67,8 Nm ou 50 lb/ft.
