VANNE À DIAPHRAGME

Caractéristiques Principales

  • Construction en acier doux ou inoxydable
  • Étanche à la poussière, garantissant le confinement du produit et un environnement propre.
  • Construction en aluminium moulé (Rotoflex) ou en acier inoxydable découpé au laser (Slimflex)
  • Différents matériaux et configurations de manchons peuvent être utilisés pour s'adapter à l'application.
  • Installation facile grâce à une construction légère mais robuste

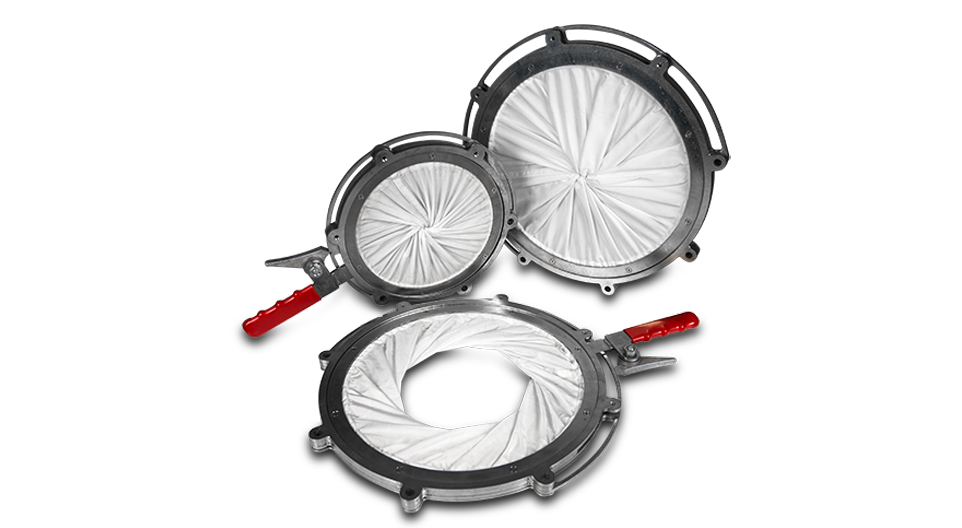

La Vanne à Diaphragme Slimflex est une alternative à faible coût du Rotoflex, conçue principalement pour les besoins du marché des Big Bags. Elle est fabriquée à partir de cercles en acier ou en inox, découpés au laser, offrant une vanne robuste pour une application moins exigeante. Les parties en acier sont zinguées.

La vanne à Diaphragme Slimflex a fait ses preuves depuis de nombreuses années comme une vanne simple, fiable, permettant un contrôle variable de l’alimentation de matières dans l’industrie des poudres ou de traitement de l’air – sa simplicité étant son atout majeur.

Construite à partir d’un manchon de tissu dont chaque extrémité est maintenue fermement en forme circulaire, qui lors d’une rotation de 180 °, assure une étanchéité aux plus fines particules et aux basses pressions d’air.

Une rotation partielle permet une ouverture partielle et une large gamme de manchons est disponible, tissus en nylon imprégnés ou non.

Ces types de manchons sont rigides et donnent à la vanne d’excellentes qualités à l’ouverture.

OPTION DOUBLE DIAPHRAGME OU MANCHON

Notre option à double manchon est disponible sur nos vannes à iris Rotoflex et Slimflex. Le manchon double a une capacité de charge plus élevée tout en assurant une meilleure étanchéité et en étant complètement étanche à la poussière, une aide précieuse dans la plupart des systèmes de manutention de poudre. L’option double manchon est donc très utile pour le contrôle précis du flux des poudres.

Toutes les dimensions sont en mini mètres

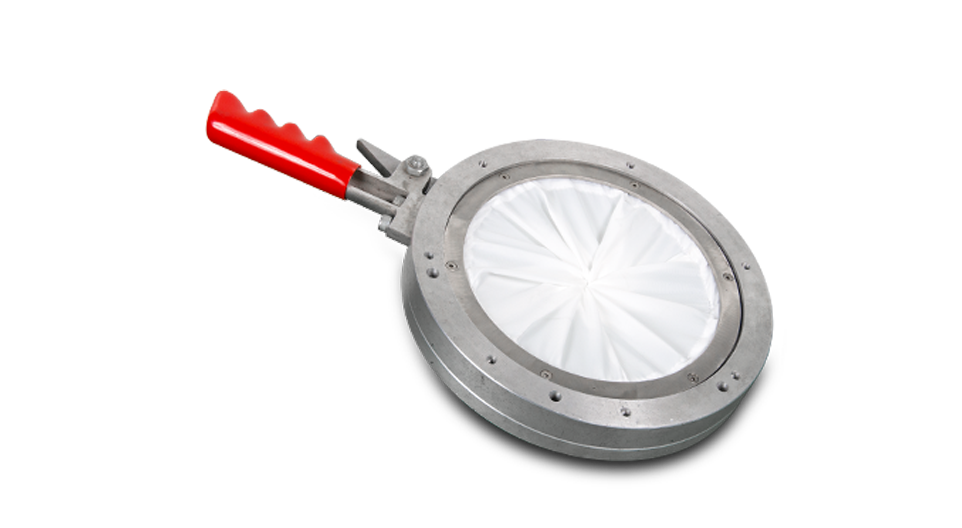

Le Rotoflex est construit en fonte d’aluminium ou de zinc pour plus de rigidité et de stabilité. Il s’agit d’une vanne à haut rendement pour les poudres fines sur les systèmes de décharge ouverts, disponible avec un actionnement manuel ou pneumatique.

Le Rotoflex se prête particulièrement aux applications de remplissage. Le manchon est fixé par des bagues de serrage en acier inoxydable et peut être en nylon, en caoutchouc, antistatique ou antidéflagrant.

Il peut également être utilisé sur des systèmes en ligne, mais il faut veiller à ce que le joint ou la bride d’accouplement n’interfère pas avec la bague de serrage rotative.

Le principal avantage du Rotoflex est que la tension du diaphragme peut être refaite « insitu »

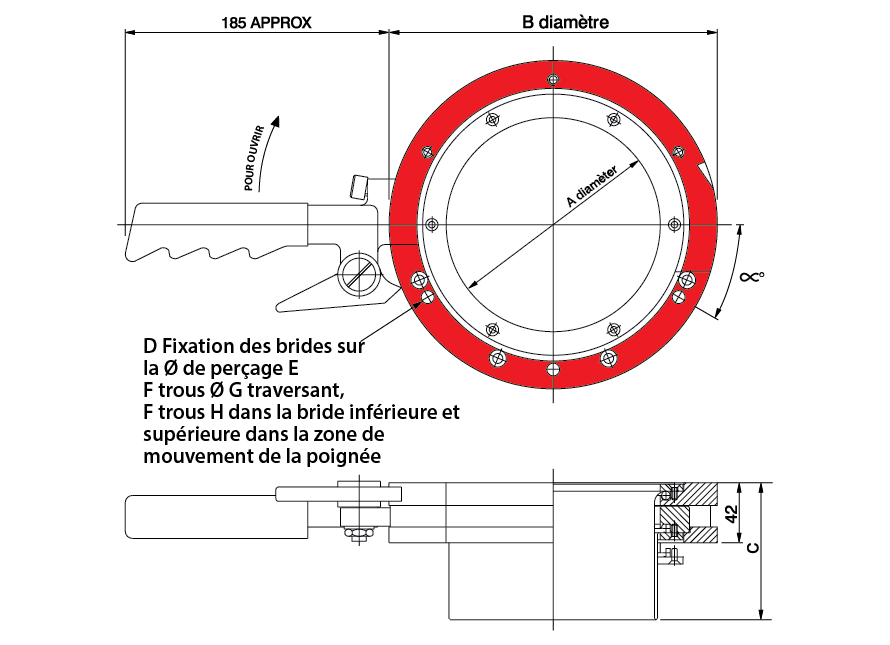

TAILLE A B C D E F G H ∞°
150 150 230 96 6 203 3 9 M8 30°
200 200 280 121 6 254 3 9 M8 30°
250 250 350 146 6 327 4 11 M10 22.5°
300 300 400 171 6 378 4 11 M10 22.5°
400 400 490 227 8 470 4 12 M12 22.5°

Toutes les dimensions sont en mini mètres

TAILLE A B C D E F G H J K L M
150 150 230 99 6 203 3 M8 3 9 235 670 268
200 200 280 124 6 254 3 M8 3 9 260 750 293
250 250 350 149 8 327 4 M10 4 11 295 860 326
300 300 400 174 8 378 4 M10 4 11 320 935 371
400 400 490 227 8 470 1 M12 7 13 384 1060 395

Toutes les dimensions sont en mini mètres

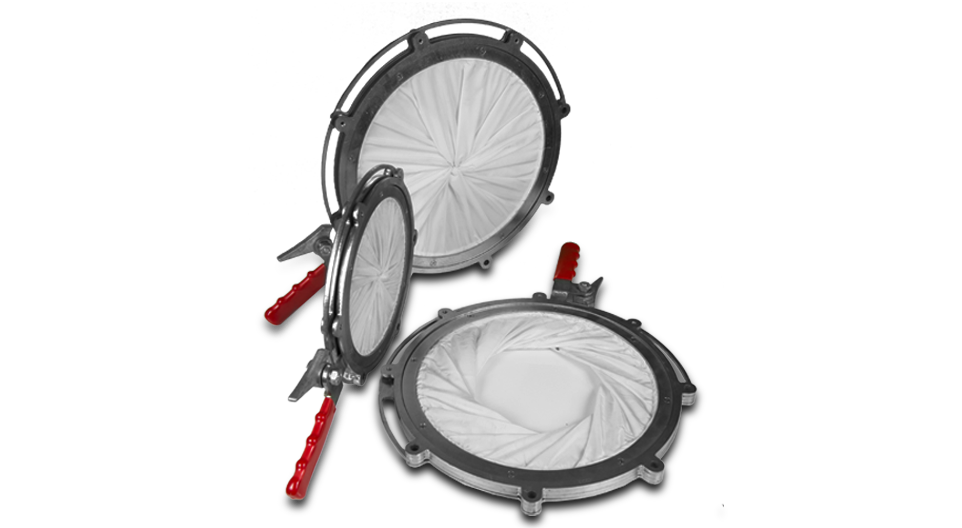

Le Slimflex est une alternative à bas prix au Rotoflex, conçu principalement pour les besoins du marché des GRV. Il est fabriqué à partir d’anneaux en acier inoxydable découpés au laser, ce qui lui confère une soupape robuste mais moins sollicitée.

Les diaphragme ou manchons Slimflex peuvent être en nylon, antistatiques ou antidéflagrants et sont tous munis d’anneaux en acier pour stabiliser leur position.

L’avantage du Slimflex est qu’il peut s’adapter à toutes les tailles.

SIZES A B C D E F G ∞°
100 102 184 61 4 156 2 19 45°
150 152 230 86 6 203 3 19 30°
200 203 280 111 6 254 3 24 30°
250 254 350 137 8 327 4 24 22.5°
300 305 400 162 8 378 4 24 22.5°
350 356 450 195 12 426 6 24 15°
380 381 475 116.5 12 451 6 24 15°
400 406 500 220 12 476 6 24 15°
450 457 551 250 16 527 8 24 11.25°
500 500 594 270 20 570 10 24
