ÉCLUSES ROTATIVES SPÉCIALES

écluses rotatives spéciales
écluses rotatives spéciales

Caractéristiques Principales

  • Nombre maximum de pales en contact avec le corps sans affecter le débit.
  • Une large ouverture à l’entrée de la vanne permettant d’optimiser au mieux l’efficacité du remplissage des alvéoles (forme conique sans contre pente)
  • Dégagement minimum aux extrémités du rotor et sur les côtés avec le corps.
  • Corps robuste suffisamment raidi pour éviter toute distorsion.
  • Diamètre d’arbre important minimisant sa flexion
  • Roulements extérieurs pour éviter toute contamination.
  • Joints de type presseétoupe.
  • Vitesse maximale de la vanne à 25 tr/min - prolongeant la durée de vie et assurant un bon débit.
  • Usinage de précision des composants.
Téléchargement de la documentation Faire une demande

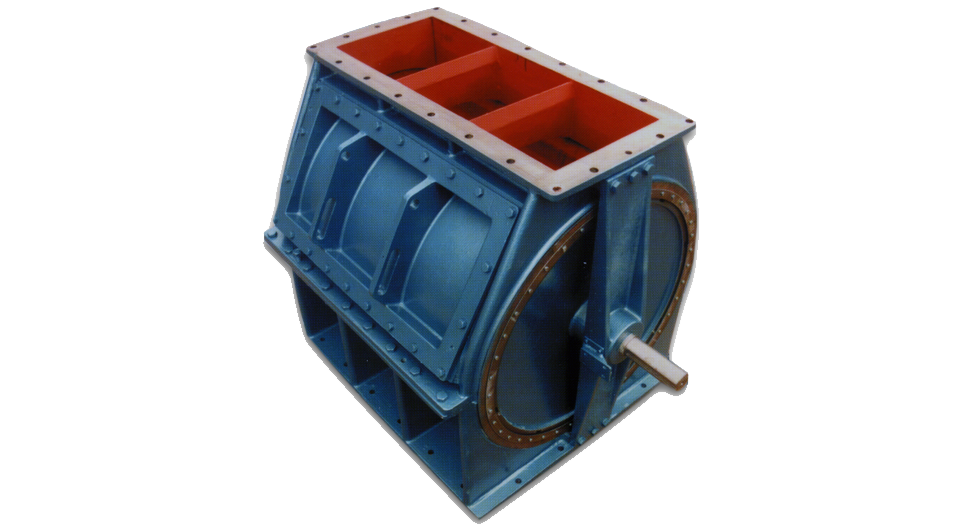

Les Oddball Rotary Valves ORV sont la gamme de Rotolok de vannes rotatives de taille spéciale. Rotolok fabrique et continue de développer des écluses dans le but de répondre aux besoins spécifiques de chaque client qui ne trouveraient pas dans notre gamme standard le modèle adapté. La gamme est continuellement élargie. Pour notre standard, veuillez-vous référer à notre page écluses rotatives/écluses. Si vous avez besoin d’une vanne spéciale qui n’apparaît pas ici, veuillez contactez notre bureau de vente car nous pouvons concevoir et fabriquer selon vos besoins.

  • CORPS

    Fonte , Acier Inoxydable ou Aluminium moulé et usiné

  • FLASQUES

    Fonte , Acier Inoxydable ou Aluminium moulé et usiné avec plot de centrage sur le corps pour un meilleur alignement

  • ROTOR

    Construction mécano soudé en acier ou acier inoxydable

  • PALIERS

    Extérieurs et déportés par roulements à billes graissés à vie ou haute température 250°C maxi

  • ETANCHEITE D’ARBRE

    Presse étoupe PTFE

  • COMMANDE

    Piloté par motoréducteur avec transmission par pignon à moyeu amovible et chaine sous carter fermé ou Transmission directe en ligne directe ou arbre creux

  • Rotors à démontage rapide
  • Transmission direct arbre creux ou sortant
  • Insufflation d’air par presse étoupe
  • Etanchéité par bagues à lèvres
  • Dégazage du corps
  • Boite de mise en vitesse forme venturi
  • Motoréducteur V.S.
  • Détecteur de vitesse
  • Moteurs antidéflagrants
  • Déflecteurs anti cisaillement
  • Revêtement interne en Nickel
  • Revêtement Chrome dur interne etc.

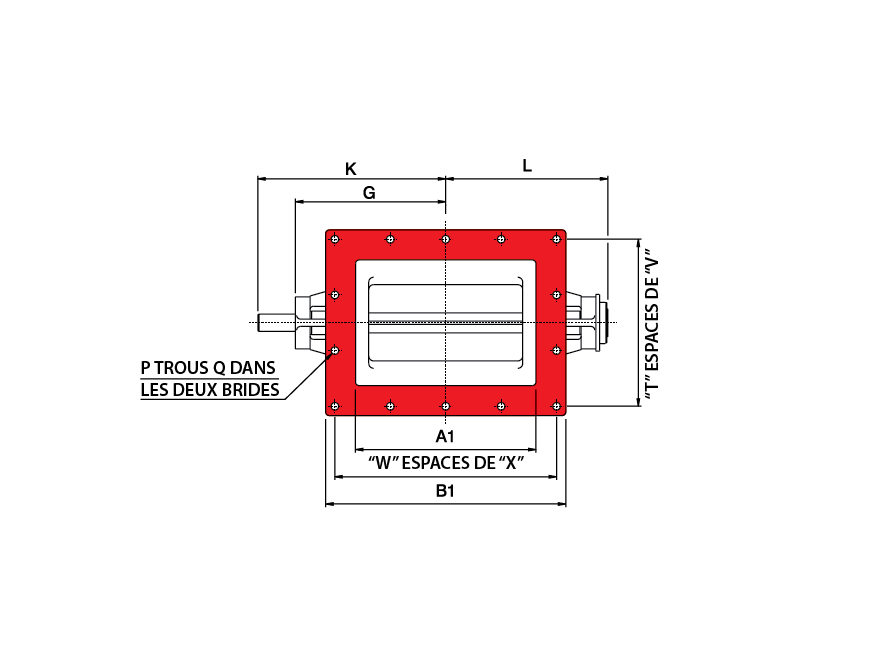

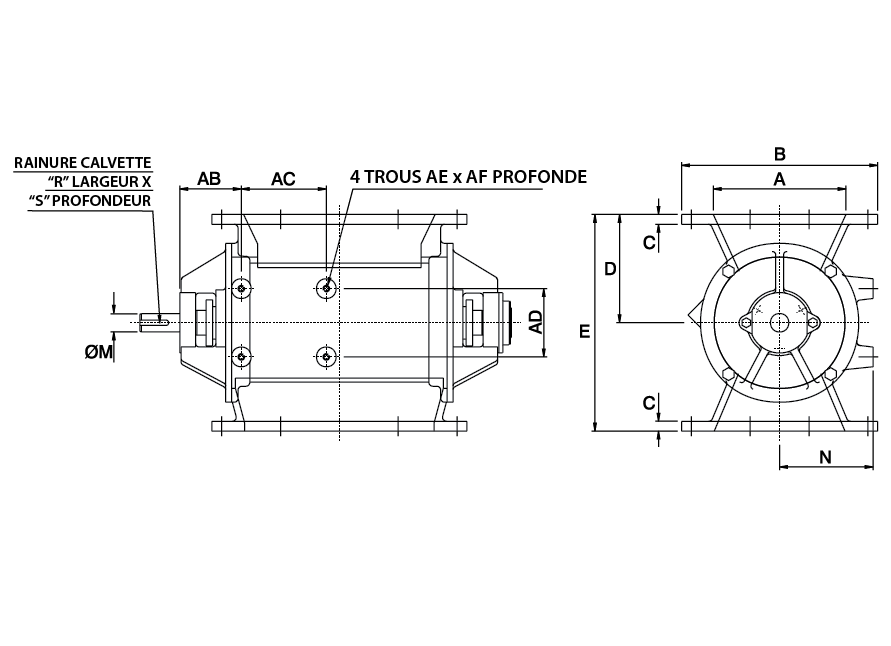

Entree rectangulaire écluses rotatives spéciales Entree rectangulaire écluses rotatives spéciales 2

Toutes les dimensions sont en mini mètres

ENTRÉE NOMINALE x ØALÉSAGE A A1 B B1 C D E G K L M N P Q R S T V W X AB AC AD AE AF ltr/tr
80 x 300 x 150 80 300 150 330 10 85 170 249 310 268 28 6 11 8 7 1 114 2 127 - - - - - 0.99
100 x 100 x 150 102 102 171 171 10 95 190.5 146 196 165 25 87 4 12 8 7 1 146 1 146 101 90 152 M10 20 1.6
100 x 150 x 200 102 152 164 212 10 121 241 185 246 204 28 126 8 10 8 7 Sur Demande 103 127 102 M10 20 5.4
230 x 230 x 200 229 229 305 305 10 132 264 219 280 238 28 133 12 12 8 7 Sur Demande 98 127 102 M10 20 6.3
125 x 250 x 200 127 254 203 312 12 134 267 227 288 246 28 126 12 M8 8 7 Sur Demande 94 110 104 M10 20 7.5
125 x 300 x 200 127 305 203 363 12 134 267 253 314 272 28 126 12 M8 8 7 Sur Demande 94 110 104 M10 20 8.9
200 x 460 x 200 200 460 300 560 15 165 330 329 427 348 35 133 16 14 10 8 Sur Demande 4 130 124 152 178 M10 20 16
200 x 600 x 200 200 600 300 700 15 165 330 399 460 418 28 150 16 14 8 7 Sur Demande 4 165 94 130 104 M10 20 15.7
230 x 270 x 280 233 270 330 370 16 205 410 247 321 266 40 185 12 12 12 8 3 93 3 107 122 250 300 M12 20 15.1
350 x 390 x 300 356 387 470 502 16 225.5 451 305 365 323 35 194 12 14 10 8 Sur Demande 110 152 178 M10 20 27.1
300 x 1220 x 300 305 1219 419 1372 15 229 457 719 780 738 35 185 28 11 10 8 3 127 Sur Demande 100 152 178 M10 20 62
250 x 250 x 315 250 250 365 365 14 250 500 263 326 282 40 207 12 14 12 8 3 110 3 110 143 240 290 M16 30 20.7
250 x 250 x 350 254 254 330 330 13 203 406 267 338 287 50 206 8 11 14 9 2 152 2 152 143 248 203 M10 25 27.2
250 x 350 x 350 250 350 350 450 12 240 480 270 329 289 35 220 12 13 10 8 3 104 3 140 97 345 145 M12 20 30.8
300 x 580 x 450 305 578 464 778 25 305 610 429 533 449 50 286 18 18 14 9 3 133 5 143 156 546 330 M16 40 90.3
460 x 815 x 500 460 815 610 965 18 305 610 526 607 545 50 290 18 18 14 9 3 178 6 152 125 415 140 M16 30 155

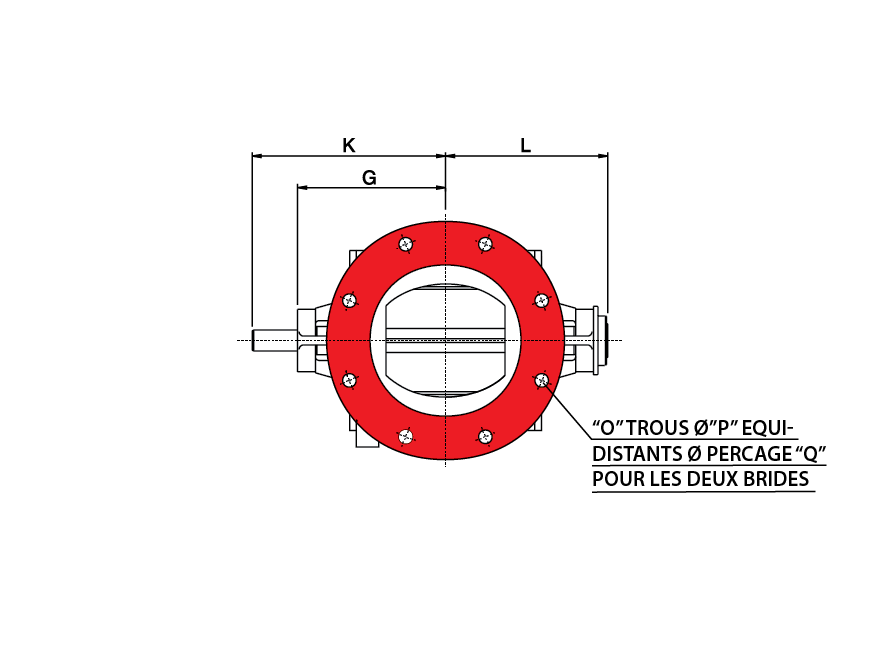

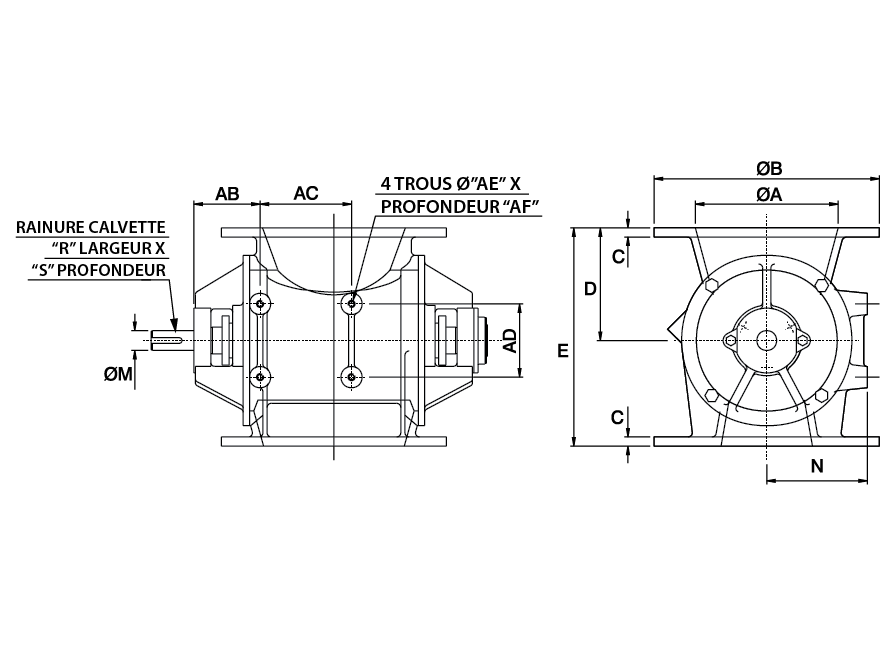

Entree Ronde écluses rotatives spéciales Entree Ronde écluses rotatives spéciales 2

Toutes les dimensions sont en mini mètres

ØENTRÉE NOMINALE x ØALÉSAGE øA øB C D E G K L øM N O P Q R S AB AC AD AE AF ltr/tr
12.5 x 19 12.7 89 7 53 106 44 74 55 9.5 4 16 60.5 3 3 0.024
150 x 170 150 285 12 130 260 198 250 217 28 110 8 22 240 8 7 125 146 100 M10 18 3.11
150 x 200 152 254 8 124 248 174 235 193 28 127 6 11 222 8 7 94 130 104 M10 20 4.73
175 x 210 175 315 12 160 320 220 270 239 28 130 8 22 270 8 7 125 190 100 M10 18 6.17
200 x 260 200 340 12 185 370 255 315 274 28 160 8 22 295 8 7 138 234 125 M12 18 11.97
200 x 250 203 320 12 156 311 219 280 238 28 175 8 10 280 8 7 94 250 104 M10 20 11.15
200 x 300 205 343 19 220 465 260 320 279 35 185 8 22 298 10 8 100 320 140 M16 30 21.2
250 x 310 250 395 15 215 430 280 335 294 32 190 12 18 335 10 8 138 284 125 M10 22 19.96
250 x 310 250 406 15 215 430 280 335 294 32 190 12 25 362 10 8 138 284 125 M10 22 19.96
300 x 380 300 445 16 260 520 330 430 354 50 225 12 22 400 14 9 150 180 125 M12 22 37.66
350 x 450 350 505 21 305 610 365 425 384 50 270 16 22 400 14 9 155 420 125 M12 22 62.75
