Ecluse de dépoussiérage

Ecluse de dépoussiérage 1 Ecluse de dépoussiérage 2 Ecluse de dépoussiérage 3 Ecluse de dépoussiérage Rotolok Ecluse de dépoussiérage Rotolok France
Ecluse de dépoussiérage 1 Ecluse de dépoussiérage 2 Ecluse de dépoussiérage 3 Ecluse de dépoussiérage Rotolok Ecluse de dépoussiérage Rotolok France

Caractéristiques Principales

  • Nombre maximal de pales à l'intérieur du boîtier en même temps sans affecter le rendement
  • Espace minimum entre les extrémités du rotor et le corps
  • Bonne ouverture de la gorge à l'entrée de la vanne permettant une grande efficacité de remplissage des poches
  • Poids léger minimisant la charge sur les équipements connectés
  • Compact grâce à l'entraînement direct, le réducteur à angle droit s'adapte aux contraintes d'espace d'installation.
  • Coût compétitif, idéal pour l'intégration dans des systèmes
  • Roulements internes pour une rigidité accrue de l'arbre
  • Les joints à lèvre assurent un confinement efficace et réduisent les besoins de maintenance.
  • Usinage de précision des composants
Téléchargement de la documentation Vidéo Produit Faire une demande

Rotolok a développé une gamme très compétitive d’écluses rotatives pour filtres de dépoussiérage.

De construction robuste en fonte, avec un entrainement par boite à vis sans fin, arbre monté sur le rotor et moteur compacte, ces sas alvéolaires ont été conçus comme une alternative à faible coût pour collecter les poussières, avec des différences de pression de 3 psis ou moins.

Disponibles en tailles rondes ou carrées 150, 200, 250 et 300 mm.

Ces écluses de dépoussiérage ont été conçues et fabriquées uniquement comme une solution à faible coût pour des applications avec des différentielles de pression de 0.25bar ou moins.

  • Corp

    Fonte moulée et usinée
    Standard: Brides universelles pour s’adapter aux connexions carrées ou rondes
    Usage Intensif: Robuste avec des brides carrées ou rondes

  • Flasques

    Fonte moulée et usinée

  • Rotor

    Construction mécano soudé en acier avec rotor fermé

  • Roulement a billes

    Graissé à vie

  • ÉTANCHÉITÉ D’ARBRE

    Joints à lèvre en caoutchouc

  • Commande

    Motorisation avec réducteur à arbre creux à vis monté sur le flasque et avec un moteur à bride IEC, TEFC 3PH/50Hz

  • Vitesse de rotation

    Écluse standard – 30 RPM, 50Hz
    Usage Intensif – 23 RPM, 50Hz

Toutes les dimensions sont en mini mètres

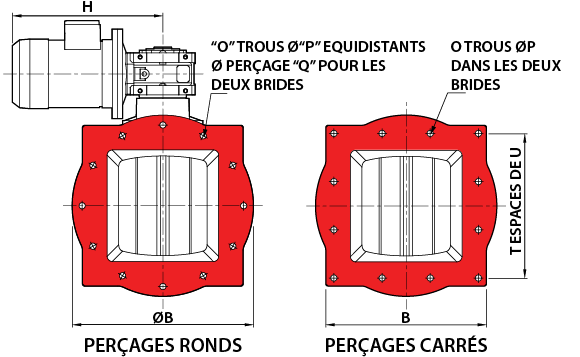

PERÇAGES RONDS PERÇAGES CARRÉS
TAILLE A C D E F H B O P Q B O P T U kW POIDS (KG) ltr/tr
150 150 10 250 317 139 289 285 8 22 241 250 12 12 3 70 0.37 40 2.2
200 200 12 310 347 169 289 343 8 22 298 300 12 12 3 90 0.37 60 6
250 250 12 380 415 199 337 406 12 25 362 360 12 14 3 108 0.55 92 12
300 300 14 465 445 229 337 485 12 25 432 440 12 18 3 128 0.55 144 21
Entree Et Sortie Carrées Entree Et Sortie Carrées 2 Entree Et Sortie Carrées 3

Toutes les dimensions sont en mini mètres

TAILLE A B C D E F H O P T U kW POIDS (KG) ltr/tr
150 152 250 12 280 296 146 356 12 12 3 70 0.37 69 2.2
200 203 300 12 330 320 172 356 12 12 3 90 0.37 83 6
250 254 370 18 390 350 204 382 12 18 3 108 0.55 116 12
300 3.5 440 18 465 388 235 382 12 18 2 128 0.55 175 21
Entree Et Sortie Rondes Entree Et Sortie Rondes 2 Entree Et Sortie Rondes 3

Toutes les dimensions sont en mini mètres

TAILLE A B C D E F H O P Q kW POIDS (KG) ltr/tr
150 154 285 12 270 296 146 356 8 22 241 0.37 69 2.2
200 203 320 12 310 320 172 356 8 18 280 0.37 83 6
250 254 368 15 380 350 204 382 8 18 320 0.55 116 12
300 305 440 19 465 388 235 382 12 22 395 0.55 175 21
