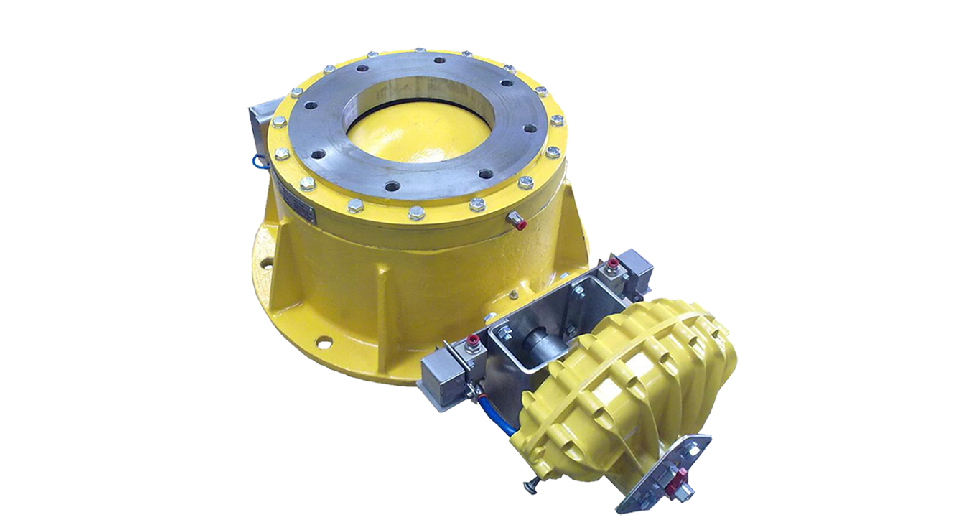

Les vannes Dôme sont utilisées dans les industries de manutention de vrac comme contrôle marche/arrêt pour les poudres, les granulés ou les granules tombant par gravité d’un point de décharge à un autre.
Elles sont spécialement conçues pour donner une ouverture à passage intégral dans les applications sous pression et sont particulièrement adaptées à la manipulation de produits abrasifs, de boues et de produits cohésifs.
Un actionneur pneumatique à quart de tour est directement couplé à l’arbre d’entraînement et au dôme. L’alimentation en air de l’actionneur est assurée par une électrovanne, des régulateurs de débit et des tuyaux. Les régulateurs de débit sont montés et réglés pour limiter la vitesse de fonctionnement du dôme à moins de 1m/s.
Des interrupteurs de position sont installés et positionnés pour indiquer les conditions d’ouverture et de fermeture.
Toutes les dimensions sont en mini mètres
La vanne se compose d’un corps moulé et de brides d’entrée avec un dôme moulé interne et un joint gonflable. Les pièces moulées sont usinées par CNC pour garantir que le joint est bien en place et qu’il presse uniformément contre le dôme lorsqu’il est gonflé. Le dôme est fixé à des arbres latéraux qui fonctionnent à l’intérieur de roulements à billes imprégnés
dans le corps avec des points de lubrification externes. Les joints d’arbre à lèvres protègent l’environnement contre les fuites de produit et maintiennent toute pression interne.
| TAILLE | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 102 | 250 | 250 | 178 | 52 | 15 | 30 | 42 | 160 | 230 | 340 | 288 | 340 | 8 | M 16 x 16 | 190 | 6 | 18 | 300 |
| 150 | 152 | 279 | 340 | 219 | 52 | 15 | 55 | 42 | 160 | 320 | 483 | 319 | 412 | 8 | M 20 x 20 | 242 | 8 | 22 | 390 |
| 200 | 203 | 343 | 410 | 249 | 52 | 15 | 80 | 71 | 171 | 390 | 520 | 338 | 538 | 8 | M 20 x 20 | 290 | 8 | 22 | 470 |
| 300 | 305 | 483 | 572 | 322 | 82 | 15 | 130 | 42 | 160 | 552 | 690 | 423 | 515 | 12 | M 22 x 22 | 432 | 12 | 26 | 630 |
| 400 | 406 | 597 | 750 | 436 | 100 | 35 | 138 | 90 | 235 | 720 | 920 | 521 | 631 | 16 | M 24 x 25 | 540 | 12 | 33 | 838 |
