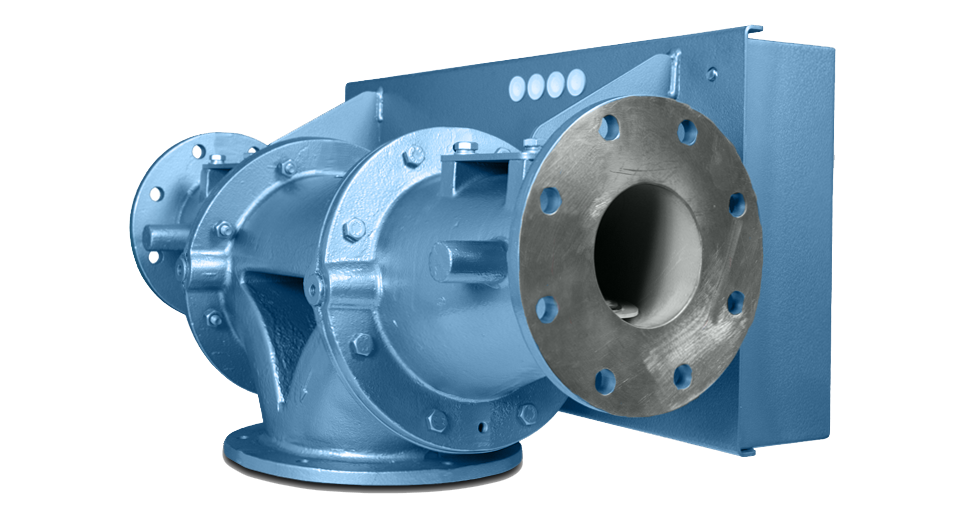

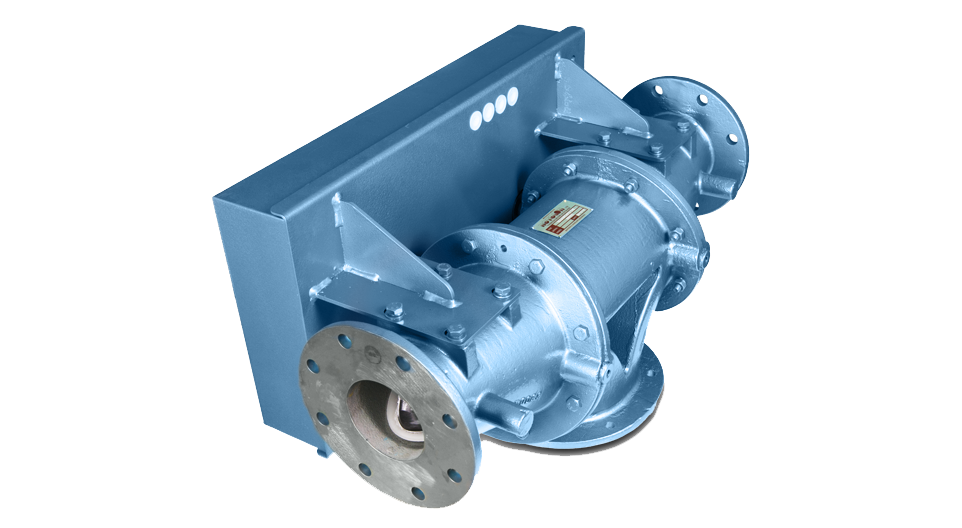

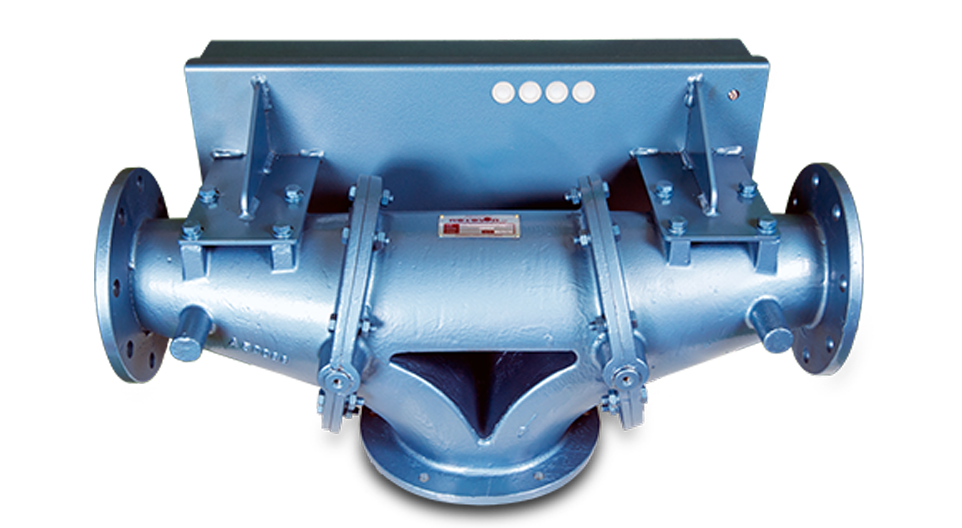

AIGUILLAGE A DOUBLE CLAPET

aiguillage a double clapet aiguillage a double clapet 2 aiguillage a double clapet 3 aiguillage a double clapet 4
aiguillage a double clapet aiguillage a double clapet 2 aiguillage a double clapet 3 aiguillage a double clapet 4

Caractéristiques Principales

  • Conception compacte
  • Faible angle de déviation
  • Faible chute de pression - effet de transition minimal
  • Internes lisses - pas de points de rétention
  • Large choix de matériaux
  • Efficacité élevée de l’étanchéité - la pression de la ligne augmentant l’efficacité
  • Enceintes étanches à la poussière jusqu’à 1.4 bar
  • Accès et entretien simples
  • Commande directe par un vérin linéaire
Téléchargement de la documentation Vidéo Produit Faire une demande

L’Aiguillage pour circuit de transport pneumatique est une évolution normale de la série Rotolok des Aiguillages à volet pneumatiques.

Il est principalement utilisé dans les petits systèmes de manutention en vrac par lequel un produit est acheminé par transport pneumatique à une trémie ou un container de vrac pour un système de pesage. Initialement, la vanne est positionnée selon la figure 1 montrant le produit déversé dans un bac tandis que l’air est évacué. Au poids désigné la vanne change d’orientation grâce au vérin simple effet à la position selon la figure 2.

  • Corps

    Fonte, fonte d’aluminium ou acier inoxydable

  • CLAPETS ET SEPERATIONS

    Acier doux ou inoxydable

  • JOINTS DE CLAPET

    Polyuréthane ou caoutchouc de qualité alimentaire.

  • JOINTS D’ARBRE CLAPET

    Joints toriques en caoutchouc

  • COMMANDE

    Vérins linéaires commandés par électrodistributeur 5/2 monostable (bistable en option)

  • INTERRUPTEURS DE POSITION

    Positionné et actionné pour indiquer la position du clapet de l’aiguillage

AIGUILLAGE À BRIDES

Toutes les dimensions sont en mini mètres

TAILLE ØA ØB C D E ØF ØG H J K L M N P R S T U V W X Y
50 50 152 428 143 90 180 110 20 10 10 245 141 196 4 18 114 4 13 145 193 91 90
75 76 191 550 172 100 220 160 20 12 12 276 155 250 4 18 146 6 13 190 214 112 110
100 102 229 736 207 110 280 215 30 12 12 179 167 323 4 18 178 6 13 250 270 142 146
125 127 254 876 251 120 320 237 30 14 10 199 177 348 8 18 210 8 12 290 317 162 160
150 160 280 964 290 150 360 290 35 16 16 216 196 423 8 18 235 8 18 324 339 182 180
200 204 343 1263 380 140 430 350 35 16 16 202 210 477 8 18 292 12 18 394 417 222 223

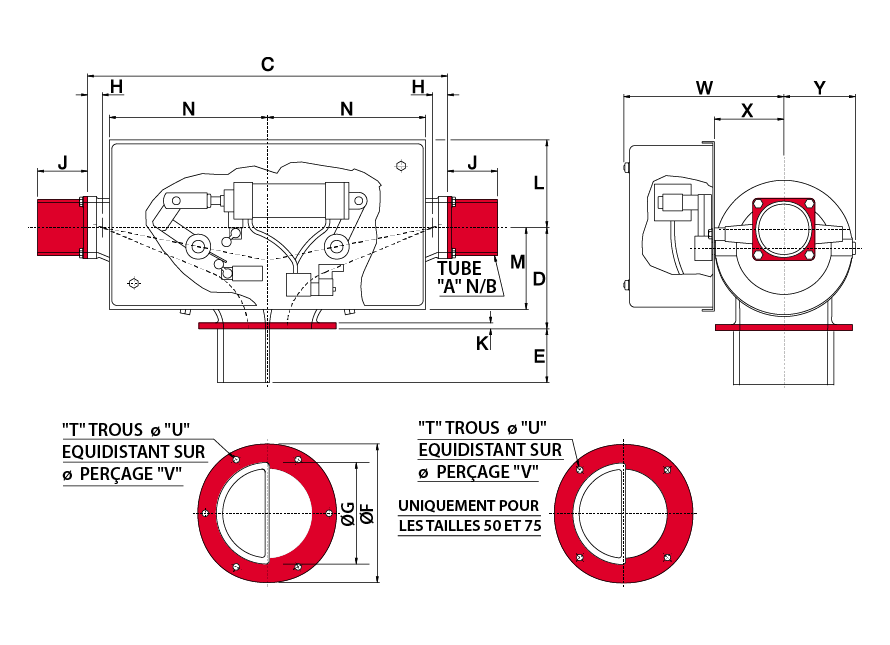

AIGUILLAGE À TUBES LISSES

Toutes les dimensions sont en mini mètres

TAILLE ØA C D E ØF ØG H J K L M N T U V W X Y
50 2’’ 428 143 90 180 110 20 102 10 245 141 196 4 13 145 193 91 90
75 3’’ 550 172 100 220 160 20 102 12 276 155 250 6 13 190 214 112 110
100 4’’ 736 207 110 280 215 30 102 12 179 167 323 6 13 250 270 142 146
125 5’’ 876 251 120 320 237 30 102 10 199 177 348 8 13 290 317 162 160
150 6’’ 964 290 150 360 290 35 102 16 216 196 423 8 18 324 339 182 180
